一、公司介绍：
公司是由本业内资深人士组成，设计专业、经验丰富，独具一格，是一家专业从事自动化控制系统的研制和开发﹑销售和服务集一体的高新技术企业。汇普发展战略：以技术作后盾，客户利益作基准，依靠行业专业化及技术优势、顾客至上服务宗旨，向“自强不息，奋斗不止”原则发展。
汇普科技坚持以满足客户需求为服务理念，争取为客户提供最实用的专业配套产品。并把客户作为我们经营成败的最终裁判，因此我们珍惜每一个客户，并愿竭诚为之提供最合理的解决方案和最优质的服务！
选择的原因：
越来越激烈的市场竞争使得优胜劣汰成了必然，为了巩固自家的一席之地，不少厂家都在不断的重塑自身的优势，努力提高产品竞争力。弥补自身的差距和不足。市场的定位，就决定了产品的销量。这就制约了产品的竞争力，也加大产品销售的局限性。在这样不利的情况下，除了加强管理体制，还要加强产品自身竞争力，汇普系列控制系统从高端到低端产品齐全，符合市场的要求，在设计上采用了原装进口最新美国STC原装进口微电脑芯片作“内芯” ，内制配合XICOR高档看门电路、AD高性能转换和动态储存器。PHILPS公司原装日历芯片，控制柜性能的稳定和先进是一直是行业的标杆！同时我们的行业特征是节能和环保，在市场上受到全国各地用户的一致好评。
二、产品介绍：

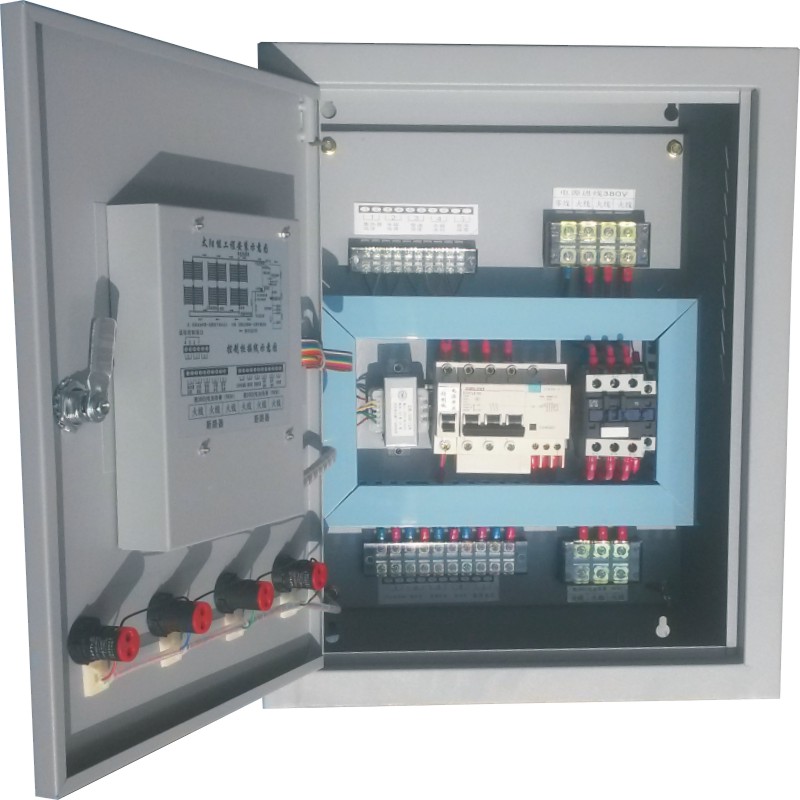

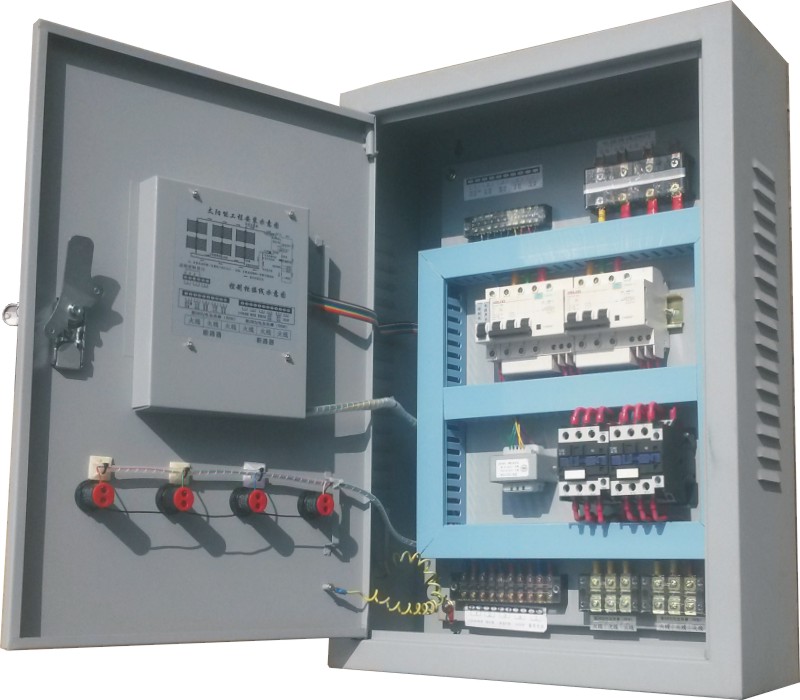

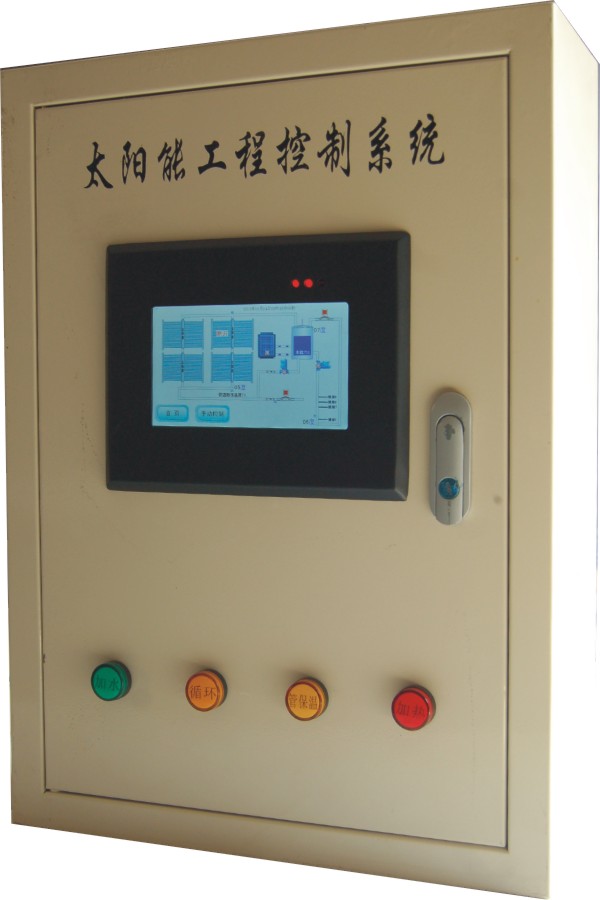

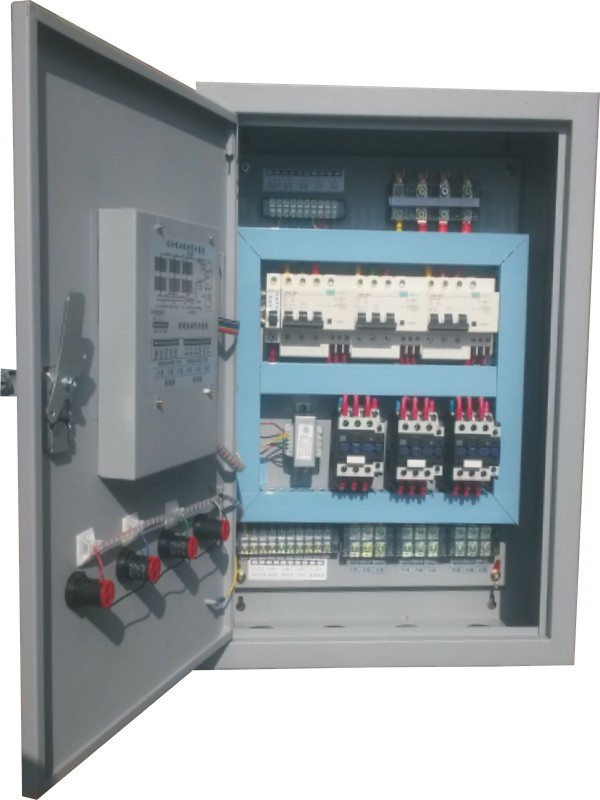

太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能型控制柜。其主要特点是采用了不锈钢头（304—2B）的水位传感器，且长时间不会产生水垢。影响检测可靠性和使用寿命的问题，且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米，性价比极高，是目前水箱水位检测最理想的装置之一；温度传感器采用优质高价进口材料，可根据用户要求，检测度可达200℃（一般的只能到120℃），完全满足了工程型集热器的工作要求；主要电子元器件全部采用美国原装进口器件，双电源供电，光电隔离设计，工作稳定可靠，不受强电工作干扰；系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V自选，最大可控功率可由用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。同时为了适应不同的用户要求，公司根据各种系统要求，开发了大型软件系统，最大限度地方便了用户需求和现场安装调试，所有功能可现场随机取舍，所有参数可根据现场硬件情况及用户要求随时设置，并且可根据用户的要求，以最低成本升级系统功能，以满足用户的不断发展要求。
三、技术参数：
1、主机消耗功率:＜5W （不含电加热、水泵、电磁阀）；
2、工作电压：AC220V/380V ±10% 50Hz；
3、电磁阀参数:AC220；
4、测温精度：±2℃；
5、测温范围：0～99℃；
6、水位分档：五档；
7、控制电加热功率：（根据客户要求来订）
8、热交换泵功率一般：≤ 1000W （≤1000W 根据客户要求来订）
9、管道循环泵功率一般：≤1000W（≤1000W 根据客户要求来订）
10、漏电动作电流≤30mA／0.1S(大电流配件正泰电器
四、功能介绍：
显示部分：

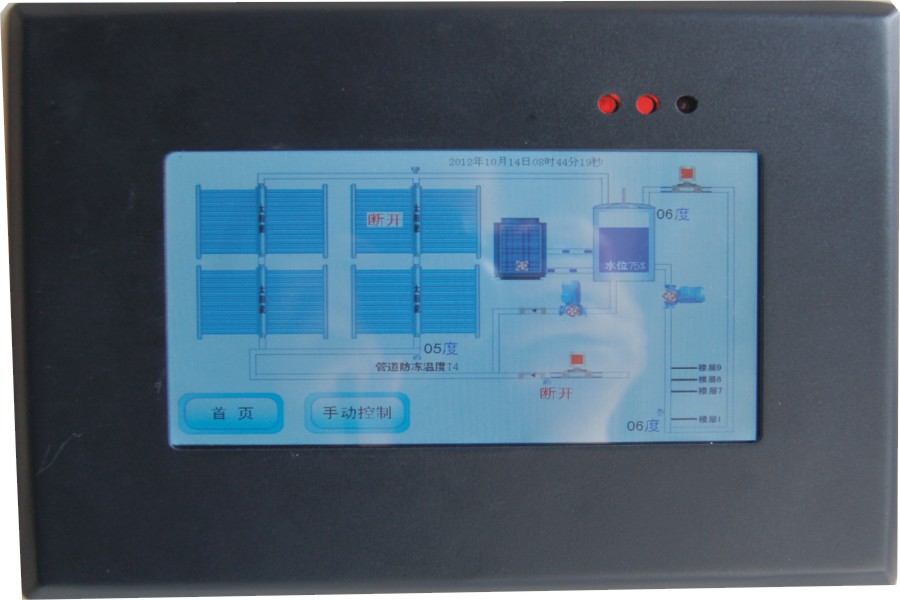

1、 超大LED集成显示：集热器温度、水箱温度、高楼回水温度、水箱水位、低楼回水温度、显示北京时间及工作状态，系统运行时一目了然；
2、 自动上水（水位控制、定时控制）功能；
当水箱水位降至进水位时，控制器会自动上水，加水至设定的上限水位自动停水。水位上下限可任意设定；同时，也可以设定三次定时上水功能，时间可在00：00～24：00之间任意设定。
l 系统软件设有故障自动检测排除功能，控制器在停水或水压过低时自动切断电磁阀的工作。
l 系统软件设有防空晒保护程序，有效避免了太阳能热水器高温空晒后突然进水而使真空管破裂。
l 系统软件设有停电记忆功能，上水时断电自动记忆工作状态，来电时，自动连续上水至停止水位。
3、 自动电加热（温控加热、定时加热）功能；
用户可根据自己所需要的功能，来设定电加热温度上下限，当温度低于下限时自动启动电加热，到设定的温度上限自动停止；同时也可以设定三次定时加温功能，如：定时在每天下午5点检测水箱里的温度，如果水箱低于设定的温度上限，则自动启动电加热，加热至设定的温度上限自动停止。
l 系统软件设有电加热保护程序（防干烧）。当水箱内无水或水位过低时（20%），系统将自动锁定电加热系统。当需要启动电加热时，先检测水箱水位，未达到保护值时，先上水至保护值，然后才启动电加热。
l 自动电加热有时间段控制，防止电加热不必要的浪费，出厂参数为00：00—23：59.意思是在早上的0点开始至23点59分关掉，全天候工作，用户可可根据自己需要来定。
4、 自动控制热交换泵；
热交换循环泵为温差循环控制，温差循环（对应设置项：温度上限、温度下限）当集热器水温高于储水箱水温一定值（设定的温差上限）时，启动循环泵。当两边温度接近时（至设定的温差下限），关闭循环泵。
l 系统软件设有防空晒保护程序。当集热器与水箱之间的温差超过80℃时，停止热交换，有效避免了集热管高温空晒后突然进水而使真空管破裂。
l 系统软件设有开泵时间保护程序，当刚停止循环后3分钟内，不会重新启动。
5、 自动控制增压泵功能；
当水压不够无法上水需要装增压泵时，电脑可以自动控制增压泵工作（增压泵和电磁阀同步）。
6、 自动控制管道循环泵；
管道循环泵有四种工作方式，用户可以根据实际需要设置其中一种：
方式一：时控循环（对应设置项：启动间隔时间、连续运行时间）每隔一定时间，启动循环泵。运行一定时间后，关闭循环泵。
方式二：温控循环（对应设置项：管道循环启动温度、连续运行时间）当管道温度低于一定值（设定启动温度）时，启动循环泵，当管道温度上升到设置的温度，关闭循环泵。
方式三：温差循环（对应设置项：管道循环温差下限、管道循环温差下限）水箱与管道温差超过温差上限时，启动循环泵，至温差接近到下限值时，关闭循环泵。
方式四：定时循环（对应设置项；管道循环泵工作时间，需要定时的时间），管道循环泵每天可以设置5个工作 ，每天一到设置的北京时间，管道循环泵会自动启动，工作3分钟（可以随意设置）停止。
l 控制器提供方式选择设置项，设置范围1、2、3，4对应方式1、2、3，4（参见设置设使用说明）
l 当管道温度传感器不接时，控制器自动采用方式1控制循环泵，参数恢复为默认值：启动间隔时间1小时，连续运行时间5分钟！
l 系统软件设有开泵时间保护程序，当刚停止循环后3分钟内，不会重新启动。
l 自动管道循环有时间段控制，防止管道热水流失不必要的浪费，出厂参数为00：00—23：59在早上的0点开始至23点59分关掉，为全天候工作状态，用户可根据自己需要来定。
7、 恒温出水功能；
当水箱温度≥恒温出水启动温度时，自动启动恒温出水泵到恒温水箱里，水箱温度≤恒温出水停止温度，（温控出水启动温度-温控出水停止温差），自动停止出水泵。
当恒温水箱水位≤下限水位(如50％)时，打开出水泵，补水，到50％停止，以保证够电加热的水位。

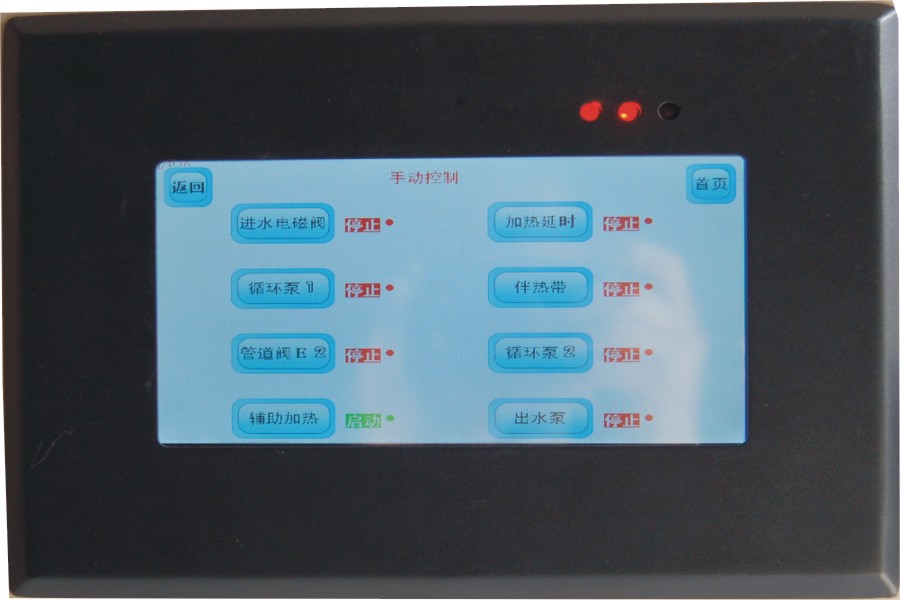

8、 自动/手动切换功能；
用户可根据实际需要，在许可的状态下，随时通过手动工作，进行加水、加温、热交换、管道循环的启动或关闭。
9、 温控上水；
当温控上水启动时，温控上水功能开启，温控上水就是电磁阀进水直接进入模块，当集热器温度到55℃打开电磁阀进水，由于冷水进入模块温度降低，等集热器温度降到45℃时关闭电磁阀进水，集热器温度不断升高，55℃热水不断的送入保温水箱，使保温水箱的水逐渐升高，系统不断的反复运行。使保温水箱水位满为止。当集热器温度再高于水箱温度时系统自动转入温差循环模式。
10、防冻保护；
防冻探头装在集热器的进水口，当防冻探头温度低于5℃开始热循环，到8℃停止热循环。把保温水箱的热水循环到集热器以保证集热器及热循环管道不会冻坏。在北方最好伴热带和防冻功能同时开启，确保万无一失。
11、复位功能；
用户对参数进行修改后，如果出现功能不正常，可以按住“复位/”键5秒后待显示全亮时放开，即恢复出厂设置，以后主机按控制柜出厂参数运行。
五、使用说明：

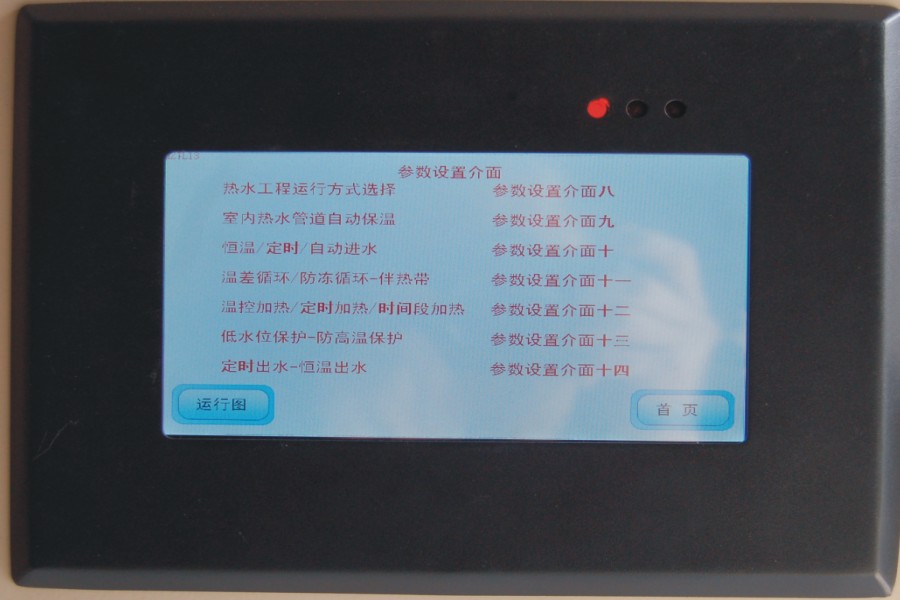

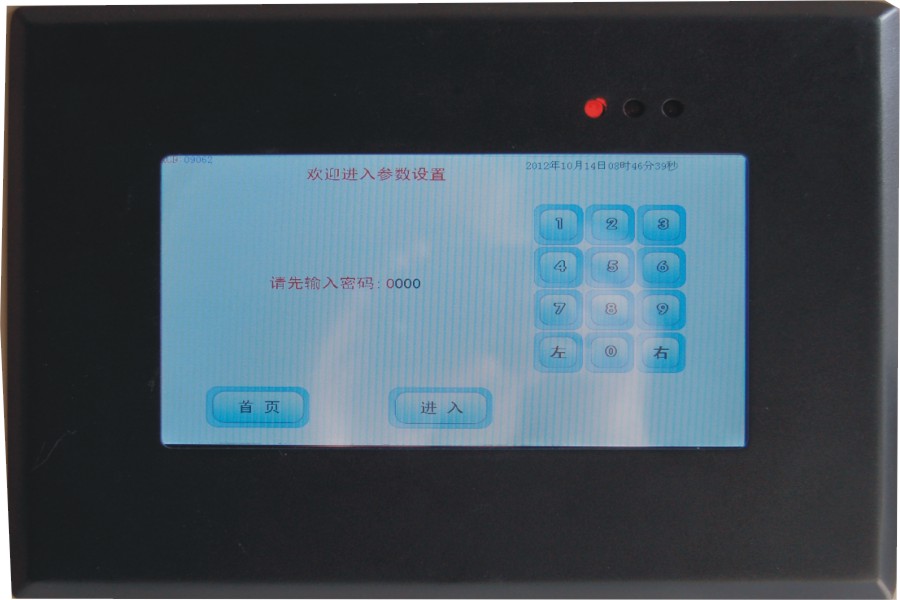

本控制柜出厂时已设置好所有参数，安装好以后接通电源即能实现全自动运行，对不熟悉的用户，请仔细阅读说明书后方可设置（修改）参数。按住功能键，进行参数设置，在进入参数设置页面时，屏幕数码只会显示所修改的参数，进入参数设置页面后，按“翻页”键选择下一项参数，按“+”或“-”键来加减参数，修改好参数后按保存键来保存参数。
一、北京时间、恒温进水方式选择设置：
按“翻页”键3秒，听到“嘀”一声进入参数设置状态，原设置的北京时间小时不停在闪烁，按“+”+或“-” 键校正北京时间的小时（范围00～23），校正好小时再按一下“翻页”键，此时分钟数字在不停闪烁，进入北京时间分钟的校正（00～59），设置完北京时间，再按一下“设置”键进入下一个参数；下一个参数为恒温进水方式选择，F1为根据集热器温度进水，F2为根据水箱温度进水（出厂设置为F1，根据集热器温度进水）按一下“翻页“键进入下一个参数设置，水质设置，屏幕显示“-- -1”表示水质为普通自来水。当选择“-- -2”时为山区等比较纯净的水质。灵敏度较高。设置完成后，按一下“保存”键，会自动保存，断电后也会自动记忆。
二、加水设置（温控进水参数设置，水位上下限设置、三次定时加水设置）
长按“加水”键5秒钟，进入加水参数设置，屏幕显示下限“45”不停闪烁，表示恒温进水的停止温度是45度，也就是说，当选择的方式为集热器或者水箱温度达到设置的下限温度45度时，停止进水；按一下“翻页”键，屏幕显示上限“55”度，表示当集热器或者水箱温度达到设置的上限温度，会自动启动进水电磁阀加水，按“+”或者“-”可修改在闪烁的参数。下一屏为水位下限设置项，“2H”不停闪烁，提示可以进行修改，当水位降到2H时会延时3分钟后自动打开进水电磁阀补水，此时不管集热器或者水箱温度是多少度。此时补水至设置的上限减一格水自动停止进水。按一下“翻页”键，进入下一项设置，为水位上限，只要水位达到设置的上限，不管出于何种进水方式，都会自动停止进水，防止水箱水满溢流。后面的参数设置依次为三次定时加水时间，以及定时加水的各自水位上限。
三、加热设置（恒温加热、定时加热、时间段加热）
长按加热键5秒，进入加热设置项；
40（下限） 55（上限）表示当水箱温度低于40度自动启动电加热，当温度上升到55度时关闭电加热。
下页1 17 00 表示每天17点当水箱温度不在设置的上限温度，自动启动电加热，到上限温度停止；
下页2 24 00为第二次定时加热时间，24 00为取消本次定时加热设置；
下页3 24 00为第三次定时加热时间，24 00为取消本次定时加热设置；
下页00 00 为自动电加热起始时间
下页23 59为自动电加热关闭时间
表示自动电加热只有在起始时间和结束时间段内才会自动工作，在时间段外不会自动工作，时间段可以根据需要任意设置。
四、热交换循环泵设置（集热器和水箱之间循环泵的温差设置）
长按“热循环”按键5秒钟，自动进入热循环泵的参数设置，“ON”表示加水电磁阀工作时，循环泵达到工作条件可以自动启动，如果设置成“OFF”，表示加水电磁阀工作时，循环泵不可以启动；按一下“翻页”键，屏幕显示“85”，这个参数为防止水箱温度过高的参数，当水箱温度达到设置的85度，热交换循环泵不工作，防止夏天水箱温度，烫伤下面洗浴的人，此时循环泵不工作。按“+”或者“-”可修改这个参数。按“翻页”键转入下一屏，“03”下限，为温差循环泵的停止温度设置，后面的“08”为温差循环泵的启动温度设置，也就是说当集热器温度高于水箱温度8度时，自动启动温差循环泵，高于3度时停止。下一屏为集热器和水箱防止高温选择项，当选择“ON”时，表示选择集热器防高温，如果选择“OFF”表示选择水箱防止高温。下一项参数为集热器防高温设置项，出厂值为“90”，表示当集热器温度达到设置的这个90度时，不管水箱温度多少度，自动启动热交换循环泵，每隔20分钟运行5分钟，周而复始，不断运行，防止高温空晒炸管。
五、室内管道循环设置（四种方式选择；时间段选择）
长按“管保温”按键，进入管道循环设置；
“1”为管道循环泵选择方式，表示管循环方式为第一种（时控循环）
“—3 05”表示每隔30分钟，工作5分钟，前面“—3”为30分钟，如果设置为“—1”表示为10分钟，如果设置为“1—”，表示间隔时间为1个小时，右边“05”表示工作时间为5分钟。
“2”为管循环方式选择为第二种方式（温控循环）
“18 22”表示当管道温度低于18度，自动启动管道循环泵，到22度停止，
“3”为管循环方式选择为第三种方式（温差循环）
“05 15”当热水管道温度低于水箱温度15度时，自动启动管道循环泵，当管道循环泵温度低于水箱温度5度时，停止管道循环泵。保证热水管道一开就有热水，“05”为停止温差，“15”为启动温差。
“4”为管道循环泵方式选择为第四种方式（定时循环）
“003”为工作时间，表示管道循环泵每次工作时间为3分钟；按一下“翻页”键
，后面依次为5个定时时间，第一次定时时间“06 00”，第二次定时时间“07 00”，第三次定时时间“16 00”，第四次定时时间“17 00”，第五次定时时间“18 00”；
下一屏
“00 00”为管道循环时间段开始时间
“23 59”为管循环时间段结束时间，管道循环泵只有在这个时间段内会自动工作；时间段外可以手动工作，出厂值为全天候。
注：不管用户对哪一项参数进行了修改，最后都必须要按一下“保存”键，进行保存，这样才能把修改的新参数保存下来
九、使用环境：
1、海拔高度不超过2000米
2、控制器室内工作温度-10℃～50℃
3、空气相对湿度有大于90％
4、无腐蚀气体
十、工程柜原理
十一、基本配置及技术指标：
金属喷塑控制柜 一台 温度显示 0～99℃
水位传感器 二根 增压泵驱动能力 220V 1.5KW
温度传感器 五根 循环泵驱动能力 220V 1.5KW
水位检测高度 25cm以上 电加热驱动能力 （由用户定制）
水位显示 20％～100％ 输入 380V／220V 50HZ
